Seite 244

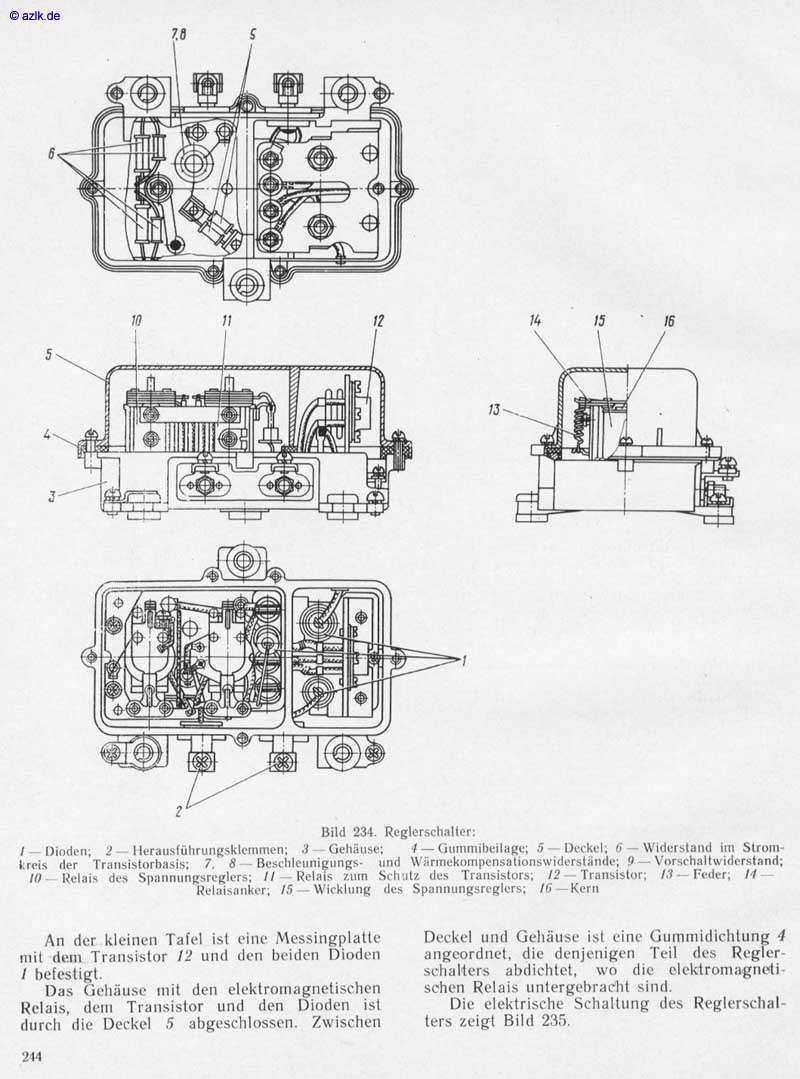

azlkde 6 5 4 14 16 Bild 234. Reglerschalier: — Dioden; 2 — Herausführungsklemmen; 3 — Gehäuse; 4— Gummibeilage; 5 — Deckel: (i — Widerstand im Strom- kreis der Transistorbasis; 7. 8— Beschleunigungs- und Wärmekotnpensationswidersiiinde•, 9 — Vorschaltwiderstand; 12 — Transistor; — Feder; — 10— Relais des Spannungsreglers; 11 — Relais zum Schlitz des Transistors; Relaisanker; 15 — Wicklung des Spannungsreglers; 16 —Kern An der kleinen Tafel ist eine Messingplatte mit dem Transistor 12 und den beiden Dioden I befestigt. Das Gehäuse mit den elektromagnetischen Relais, delll Transistor und den Dioden ist durch die Deckel 5 abgeschlossen. Zwischen Deckel und Gehäuse isi eine Gummidichtung 4 angeordnet. die denjenigen Teil des Regler- schalters abdichtet, wo die elektromagneti- sehen Relais untergebracht sind. Die elektrische Schaltung des Reglerschal• ters zeigt Bild 235.
